Informazioni di Base.
Model No.
HD-60V100A
Tipo
Finito Batterie Tester
Region Test
Tutti
Applicazione
Agli ioni di litio
Su misura
Su misura
hscode
9030899090
risoluzione corrente
1 ma
testregion
tutto
capacità produttiva
2000/anno
Pacchetto di Trasporto
custodia in legno
Specifiche
HD-60V100A-04CH
Marchio
hongdian
Origine
Repubblica Popolare Cinese
Codice SA
9030899090
Capacità di Produzione
2000 anni
Descrizione del Prodotto
Informazioni di base.
| N. modello | HD-60V100A-04CH | Regione di test | Tutto | |
| Applicazione | Batteria agli ioni di litio | Tensione di modifica | 0 V~60 V. | |
| Alimentazione in ingresso | AC220V | Precisione della tensione | ±0.05%FS | |
| Tensione di scarica | 6 V~60 V. | Risoluzione corrente | 1 ma | |
| Risoluzione della tensione | 1 ma | Specifiche | 686 mm x 730 mm x 1470 mm | |
| Pacchetto di trasporto | Custodia in legno | Origine | Dongguan | |
| Marchio | HONGDIAN | Capacità di produzione | 2000/anno |
Descrizione del prodotto

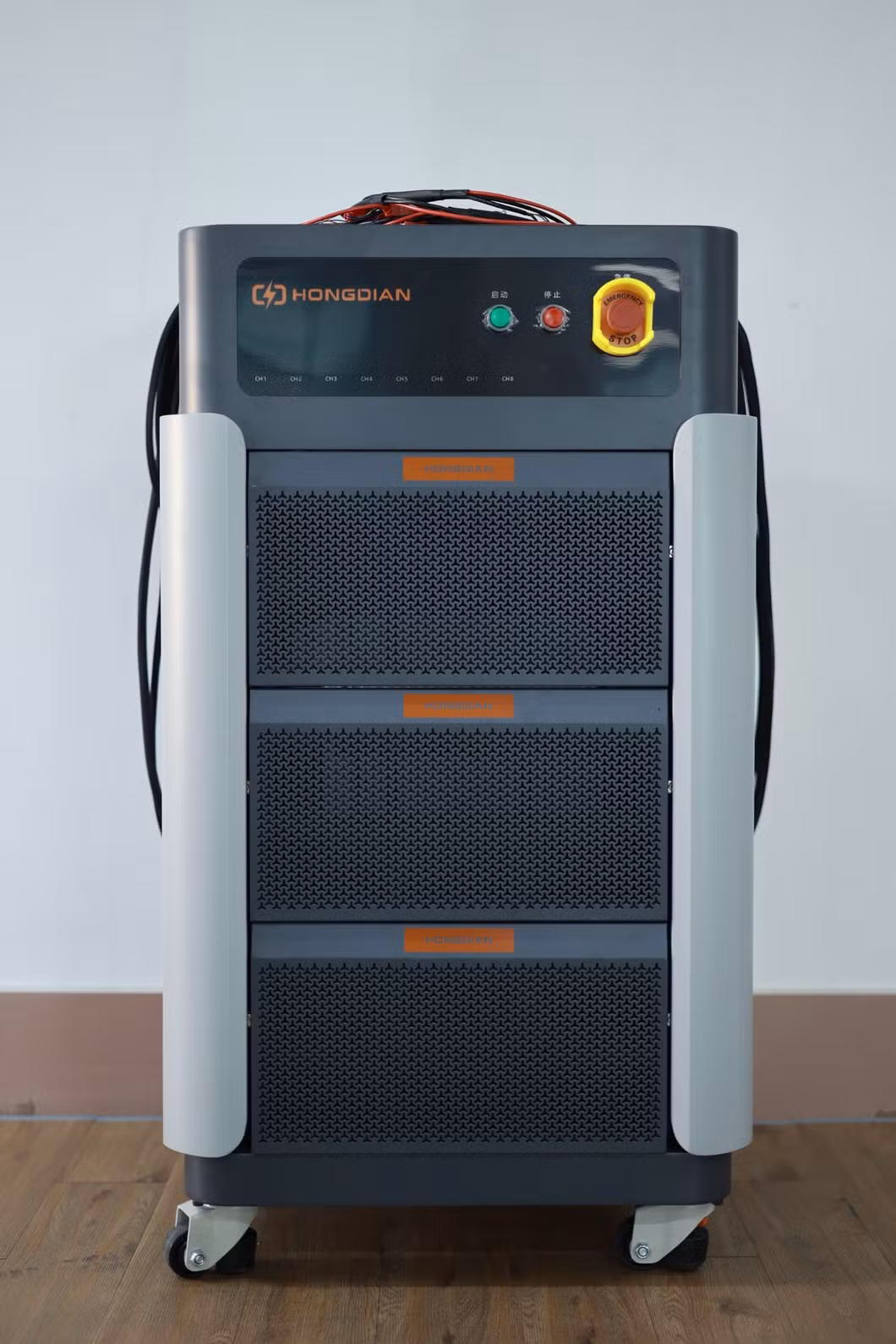

Presentazione del tester per batterie 60V100A-04CH. Il dispositivo è in grado di fornire modalità CC, modalità CV, modalità a impulsi, modalità CP, modalità CR, La modalità DCIR, HPPC ecc. attraverso l'editor delle fasi di lavoro, è possibile modificarle per lavorare in una modalità di lavoro combinata e possono essere rapidamente attivate le esigenze dell'utente.
Attraverso queste funzioni di base, il sistema di test può eseguire test delle prestazioni della batteria, test di carica e scarica, test della capacità, test della durata del ciclo, test della resistenza interna CC, test di affidabilità, test di efficienza energetica, test simulato delle condizioni stradali, ecc.
Quando lo stesso dispositivo funziona con più canali, i canali sono completamente indipendenti l'uno dall'altro; quando è necessario espandere la corrente, i canali possono essere collegati in parallelo.
Attraverso queste funzioni di base, il sistema di test può eseguire test delle prestazioni della batteria, test di carica e scarica, test della capacità, test della durata del ciclo, test della resistenza interna CC, test di affidabilità, test di efficienza energetica, test simulato delle condizioni stradali, ecc.
Quando lo stesso dispositivo funziona con più canali, i canali sono completamente indipendenti l'uno dall'altro; quando è necessario espandere la corrente, i canali possono essere collegati in parallelo.
Funzioni:
Il sistema di test di scarica di carica comprende principalmente software per PC, hub USB, router, strumento obsoleto. Il nucleo è uno strumento obsoleto, il chip ARM a 32 bit è stato scelto come chip di controllo principale, rispetto al microcontrollore tradizionale nella velocità di esecuzione notevolmente migliorata, la precisione di misurazione della tensione e della corrente è più elevata, attraverso la RS232, dati di trasmissione di rete.
1. Con funzione di carica a corrente costante e tensione costante
2. Con funzione di scarica a corrente costante
3. Rispettare completamente la carica e lo scaricamento della batteria con i requisiti di bocca e separazione, ovvero 2 linee (P+ P-) e 3 linee (P+ P- C-). Allo stesso tempo, il CH+ P+ P- può essere utilizzato per proteggere lo scarico negativo della piastra invecchiando la protezione di carica positiva della piastra.
4. Caricando e scaricando la batteria, è possibile rilevare la protezione dalla carica e dalla scarica della batteria.
5. Caricare e scaricare la batteria, registrare la capacità di carica e di scaricamento della batteria.
6. Funzione di protezione anti-inversione, protezione superiore e inferiore del set di tensione, protezione della corrente di scarica di sicurezza (corrente massima 20A);
7. Entro 10 macchine, attraverso la porta seriale per collegare il PC; più di 10 set di apparecchiature, è possibile utilizzare la modalità di connessione di rete. In questo modo, il PC deve solo fornire una porta di rete, è possibile controllare meno di 254 strumenti.
8 sistema software di strumenti obsoleto che utilizza il C/S maturo classico modello
9. In base all'interfaccia Windows, l'utilizzo dei dati di test di archiviazione del database MYSQ e può esportare le curve.
1.imballaggio standard esportato: Protezione anticollisione interna, imballaggio esterno in scatole di legno per esportazione.
2.spedizione via FedEx, via aerea, via mare, secondo le esigenze dei clienti, per trovare la via più adatta;
3.responsabile del danno durante il processo di spedizione cambierà gratuitamente la parte danneggiata.
4.alimentazione con ingresso di tensione e spina di alimentazione adatti in base alle esigenze del proprio paese.
Parametri di ingresso CA
| Articolo | Parametri tecnici |
| Metodo di cablaggio | Sistema trifase a cinque fili AC380V |
| Alimentazione in ingresso | AC380 V. |
| Fattore di potenza | ≥99% (a pieno carico) |
| THDI | ≤5% (a pieno carico) |
| Massima efficienza di feedback | ≥92% (a pieno carico) |
Parametri di uscita CC
| Articolo | Parametri tecnici |
| Gamma di tensione | Tensione di carica: 0 V ~ 60 V tensione di scarica: 6 V ~ 60 V. |
| Precisione della tensione | ±0.05%FS |
| Risoluzione della tensione | 1 mV |
| Gamma corrente | 0 ~ 60 A. |
| Precisione corrente | ±0.05%FS |
| Risoluzione corrente | 1 ma |
| Tempo di risposta corrente | 10 ms (10%FS ~ 90%FS) |
| Tempo di conversione carica/scarica | 20 ms (-90%FS ~ 90%FS) |
| Modalità di controllo dei canali | Tutti i canali possono essere controllati in modo indipendente. |
| Canali ausiliari | Ciascun canale è dotato di un canale di temperatura ausiliario. |
Funzioni/funzioni delle fasi operative
| Articolo | Parametri tecnici |
| Tempo minimo di registrazione dati | 10 ms. |
| Numero di passi modificabile | 2000 |
| Numero di cicli di fase | 65535 |
| Nesting del ciclo di fasi | 5 |
| Modalità di carica e scarica | Minimo, Pausa, carica in corrente costante (CC), carica in tensione costante (CV), carica a resistenza costante (CR), carica in tensione costante (CCCV), carica in potenza costante (CP), scarica in corrente costante (CC), scarica in potenza costante (DP), scarica a resistenza costante (DR), prova di resistenza interna in corrente continua (DCIR) |
| Criteri di terminazione | Tensione, corrente, capacità, energia, tempo, Alimentazione, conteggio cicli, parametri BMS, parametri avanzati personalizzati (supporto di logica e/O combinazioni singole o multiple) |
| Tipi di azione di esecuzione | Salta, Pausa, Proteggi, Passo successivo |
| Importazione di file DBC | Supporta la modifica, il salvataggio e l'importazione di file |
| Test di resistenza interna in corrente continua (DCIR) | Supporta le fasi di test DCIR (resistenza interna in corrente continua), il calcolo hardware in tempo reale e supporta due tipi di test: (V1-V2)/(I1-I2) e (V1-V2)/I. |
| Metodi di esportazione dati | Esportare i dati nei formati Excel e CSV. |
Funzioni di protezione
| Articolo | Parametri tecnici |
| Protezione lato CA | Protezione da sovratensione/sottotensione della rete CA, protezione da sovratensioni, protezione anti-islanding, protezione da sovra/sottotensione, protezione da sovratemperatura hardware, Protezione autotest, ecc. |
| Protezione lato CC | Protezione da sovratensione/sottotensione del bus, protezione da sovratemperatura hardware, protezione da inversione di collegamento della linea del canale della batteria, ecc. |
| Protezione completa lato batteria | Protezione limite superiore/inferiore tensione totale gruppo batterie, protezione limite superiore/inferiore tensione cella batteria, protezione limite superiore/inferiore temperatura batteria, protezione limite superiore/inferiore corrente di carica/scarica batteria, protezione limite superiore/inferiore capacità batteria, protezione perdita comunicazione BMS, protezione disconnessione rete, ecc. |
| Grado di protezione ingresso (IP) | IP22 |
| Gamma di temperatura di esercizio | 0ºC~ 45ºC |
| Metodo di raffreddamento | Raffreddamento ad aria forzata |
| Livello sonoro | ≤75 dB |
